尊敬的用户，感谢你使用本公司产品，为使本公司设备在贵方的生产使用过程中发挥良好的机械性能的作用，在开机前请你仔细阅读产品说明书，如有疑问，请及时与我公司联系，如对本公司的产品有良好的技术创新或者建议，希望能及时和我方沟通，本公司将本着不断开拓进取的精神，虚心接受，合作共赢共同发展，再次感谢你的信任和支持。
一：塑料磨粉机的类型及用途
塑料磨粉机可分为磨盘式和刀盘式两种，磨盘磨粉机主要是靠两个磨盘之间的间隙对物料进行切割研磨，刀盘式磨粉机是靠物料和刀盘的撞击进行研磨，塑料磨粉机是经过多年来的实际使用性能和操作进行命名，佳诺机械是在吸收和引进国外先进设备基础上，为满足广大客户需求进行设计和研发成功的，他是加工研磨PVC，高密度PE，PS,SBS，发泡PE，EVA，软制PVC等热塑性物料，植物纤维及皮革等物料的理想设备。也是塑料制品边角料回收利用的加工设备，为塑料制品企业解决废品积压降低成本的好帮手，具有产量高，能耗低，磨粉目数可任意调节，维护保养方便，环保无污染等优点，与同类产品相比又提升一个新的台阶。
二：塑料磨粉机性能特点
1：本机使用水循环及风冷却，适用于热塑性物料加工。
2：本机主轴磨盘的高速旋转而产生高速旋转气流（局部涡流）是进入的物料高速运动与磨盘，刀盘发生强烈的碰撞与切割而成粉状。
3：磨盘，刀盘经过专业设计，采用SKD11材质及高密度耐磨钢铸造工艺，经过热处理及真空淬火，耐磨性好。
4：该机结构紧凑，体积小，只需打开门盖即可维护和保养，全密封，无粉尘遗漏。
5：配有风送及出料装置，确保物料冷却均匀，冷却速度快。
6：配有加料机，控制物料加料量，除尘装置减少粉尘。
7：设计美观大方，布袋式除尘器，除尘集料二合一，也可配脉冲除尘器，属于环保型的优质产品，更换机内易损件方便与同类产品相比拆装容易节约时间2小时，安全可靠。
8：产量高，根据不同的物料产量可提高20%左右，目数可在10-100目之间任意调节。
三：主要技术参数
1、框架结构，不锈钢管道旋风器。
2、管道、轴承座、箱体采用水冷和风冷，全自动温控装置。
3、振动筛30目国标筛网。
4、独立电控箱，国内品牌电器，数显电流表全自动控制。
5、欧式带轮、抱箍式管道连接设计，便于拆装。
6: 磨盘数量： 一套 （动刀1把/定刀1把）
7: 主轴转速： 3700rpm
8: 整机重量 1800kg
9: 粉碎磨盘直径： 600mm
10： 产量： 200-350kg/h(根据物料粗细决定)
11:振动筛： 1000mm（带弹力球）
12:工作电压： 380V/50Hz
13：外形尺寸： 1800mm*2300mm*3600mm
14：主电机： 45KW( 西门子电机)
四：机械结构与工作原理

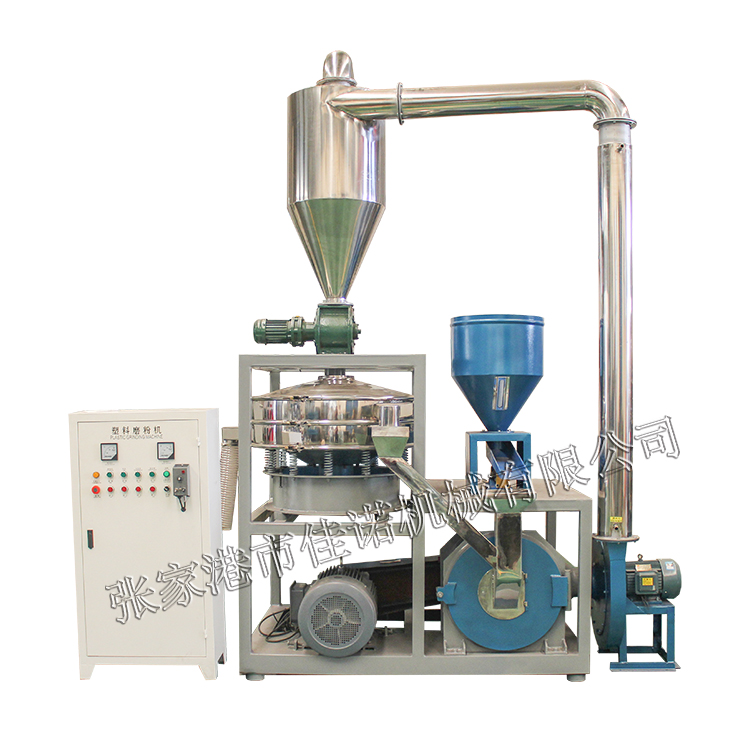

该机主要由进料斗，喂料机，机壳，磨盘，主轴，刀盘，主电动机，出料风机，积尘装置，机架，振动筛，电器箱组成。
工作原理：物料由进料斗通过震动喂料机进入机体，由主轴带动的磨盘高速旋转与定刀发生强烈碰撞，将物料切割成粉状，再由出料风机将粉体送入旋风分离器内分离，粉料由关风机送出到振动筛，空气由集尘装置排出。
五：安装，试车使用操作要求说明
1A：熟悉产品说明书，本机结构，电器按钮作用。
2A：安装步骤
1：将设备机架部份平稳安装在合适位置，机械四周留有操作与维修空间。
2：将旋风分离器固定在关风机上，再将除尘器与旋风分离器管件连接好。
3：连接好电源，水源（380V50HZ三相四线制），特殊电压根据用户当地为准。
4：整机安装完毕检查各固定部位螺丝是否拧紧。
3A：安装完毕后，根据不同物料调整塑料磨粉机（磨盘）门上的调节螺栓，刀盘式磨粉机需要把动刀盘拆下来，加减调整垫圈，可调节磨盘间隙（用塞尺测量动刀盘与定刀盘四周间隙一样）转动主轴，确保没有异常响声后，核对主电机，风机，振动筛，关风机旋转方向与箭头方向一致，确认方向无误方可启动主机，启动后当机器达到正常转速时方能投料生产。
4A:选料要适当（4-8mm）要控制进料量，不能是电流过载，主电动机按电流表指示不得超过电机额定电流，电机温度不得超过80度，否则主电机将烧坏，切记不能有金属，石块等硬质物料误入机内损坏磨盘或者刀盘。
5A：发现机器运转时有异常声响，应立即停机检查故障后才能继续工作。
六：塑料磨粉机功能说明
1：加料机的功能是把物料均匀送到磨盘室内。
2：塑料磨粉机由主轴磨盘的高速旋转与定刀盘高速旋转是进入的物料高速运动与磨盘，齿板，发生碰撞，切割而成。
3：风机的功能是将磨好的物料从磨盘室输送到旋风分离器内。
4：旋风分离器的功能是将磨好的物料和风机产生的气流进行分离。
5：关风机的功能是将磨好的物料均匀送到振动筛内将风隔离在旋风分离器内。
6：振动筛是将磨好的物料按照自己的目数要求进行分选，成品物料包装，不合格物料通过管道回到磨盘室内重新研磨。
7：除尘器的作用是将旋风分离器内的风和少量物料隔离出来。
七;优质塑料磨粉机使用操作产品说明
1：磨粉机根据不同的物料和不同粗细的粉末，调整磨粉机门上的调节螺丝，可调节磨盘间隙，调节螺栓共4只，需要同时调节，螺母锁紧后，用塞尺测量磨盘之间的间隙，确保四个面的间隙一样，通常情况下在40-120丝左右。PVC刀盘式磨粉机则需要把动刀盘拆下来后，靠调整垫圈来控制目数。
2：在生产过程中应经常检查冷却水是否正常流通。
3：开机步骤，先开磨粉机主机，电动机达到正常转速时，再开风机，关风机振动筛，最后开加料机。
4：关机步骤，先关加料机，当磨盘室里面没有物料后再关磨粉机主机，主机停止后，再关风机，关风机和振动筛。
八：立式塑料磨粉机维修保养
1：定期打开门盖，检查刀盘紧固螺丝，不得有松动，刀盘在使用磨损后，可拆下刀盘，重新修复后可继续使用。
2：润滑油主机轴承使用高温润滑油，每周加注润滑油两次。
3：风机内部与风管内壁每月检查并清除其板结的粉尘，除尘布袋视除尘情况，不定期进行清洗工作。
4：主电机每5个月维护一次，清除电机粉尘，加注润滑油，加油时拆除排油孔螺丝，由注油口注入新油，看到有新油排出即可。
九：塑料磨粉机更换磨盘和刀盘的方法
1：更换定刀，打开门盖，拆下定刀盘压环螺丝，取出压环即可取出定刀，取出定刀之前，标记好齿板方向和位置，磨盘需要做好记号，重新安装时，按照原有记号及方向装刀盘，再装压环，固定好压紧螺丝，确保刀盘任何一颗螺丝都不得有松动，否则会造成刀片高出部分磨损，机器抖动过大，按转好后，动，定刀盘间隙不得低于0.5mm，启动主机，确保高速运转无异常现象。
2：更换动刀，写下主轴螺母，拉出刀盘，卸下动刀安装螺丝，即可更换刀盘，换好刀盘固定锁紧螺丝时，确保刀具定位槽卡在刀架板上，不得偏移位置，固定好所有螺丝，检查无误，如有碰刀部分，修磨好后，动，定刀间隙不得低于0.3mm，启动主机，确保高速运转无异常响声现象。
十：PVC磨粉机安全生产注意事项
1：主机每周加注润滑油两次，各电机每3个月加注润滑油一次。
2：确保开机时通冷却水，进水压力不得超过0.2公斤，水温20度左右（接循环水步骤;轴承座下进水，上出水接磨盘下面进水口，磨盘出水口连接箱体下进水口，箱体出水口接管道下进水口，管道出水口排入储水池，循环利用）。
3：出水口不得堵塞，否则造成冷却隔层变形。
4：各处管道连接口需要做密封。
5：电机电流不得超出主电机功率额定电流，温度不得超过80度，否则电机烧坏。
6：各电机运转方向不得反向。
7：进料不得有金属，石块等杂物。
8：如有异常声音，需停机检查，排除故障后方可重新启动。
9：热塑性物料加料不可过多，否则物料温度过高而融化结块。
10：经常清理除尘布袋，保持通风，否则影响产量和成品物料目数，严重时可造成物料温度过高。
十一：PE磨粉机简易故障判定排除方法
1：粉尘大，检查连接风机是否漏风，固定好关风机法兰螺丝，必须密闭无缝隙，检查关风机下口是否有结块物料。
2：主机空转电流过大，检查接线是否正确，传动皮带是否过紧，主轴是否缺油，轴承是否损坏或者有异常响声。
3：噪音变大，检查是否撞刀，轴承是否运转正常。
4：产量低，间隙不合理或者刀盘磨损，物料颗粒过大。
5：机器震动，轻微震动需在地脚垫上橡胶垫，太大震动需要把磨盘或者刀盘重新做动平衡。
如遇不可判定的故障，请及时联系我公司技术人员。
