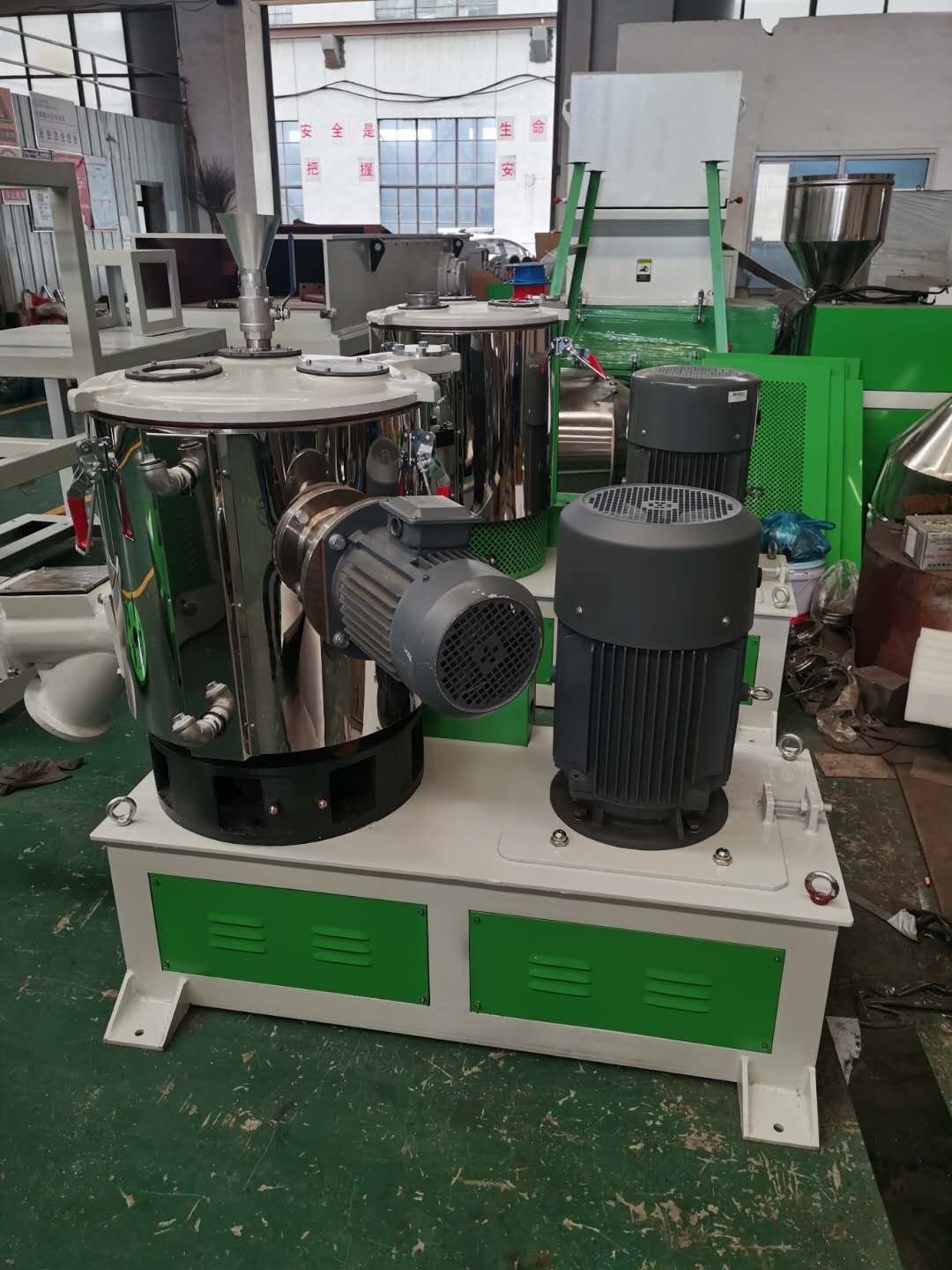

锂电池高混机-三元材料高速混合机设备简介：
佳诺机械新一代三元材料混合机主要针对锂电池正极材料的混合，混合效率高，均匀性好。锂电池高混机的混料锅采用立式结构，锅体内装有2层桨叶，通过桨叶的高速旋转，使物料沿桨叶切向运动，锂电池高速混合机设备在离心力作用下被抛向锅壁，并且沿壁面上升，上升的物料一部分在重力的作用下又落回桨叶中心，另一部分物料撞向锅盖后落下。接着又被抛起，这种上升运动和切向运动结合，使物料相互碰撞、交叉混合；同时物料和桨叶、内壁以及物料之间相互碰撞摩擦，使温度快速上升。另外折流板及侧桨叶更搅乱了料流，使之形成无规则运动，并在折流板附近形成很强的涡流，促进物料进一步均匀分散和混合，为了防止物料粘锅及桨叶磨碎，锅壁涂上了特氟龙材料，桨叶碳化钨处理。我公司主要有SHR300、500、800及1000这几种规格，搅拌桨在混合过程中需要有搅拌桶侧面的高速飞刀配合将物料快速分散剪切，这样做既保证物料的均匀度又提高混合速度节约混合时间
SHR1000L高速混合机技术参数和配置
1、 | 高混部分 | ||||
参数 | 特殊要求及备注 | 数量
|
| ||
高速混合机型号 | SHR1000A高速混合机 | 机架碳钢焊接 | 1台 |
| |
总容积 | 1000L |
|
|
| |
有效容积 | 750L |
|
|
| |
材料及要求 | 热冷缸筒体内胆，阀体，堵头，均为SUS304制作，与物料接触部分全部为SUS304制造， 筒体外层材料：，6MM碳钢喷涂。. 内外层桶壁实际单层壁厚厚度≥8mm 内外层桶底实际单层壁厚厚度≥6mm | 筒体壁厚厚，筒体底厚304 10mm厚，最外层为SUS201 镜面装饰板0.8 mm厚 | 1台 | ||

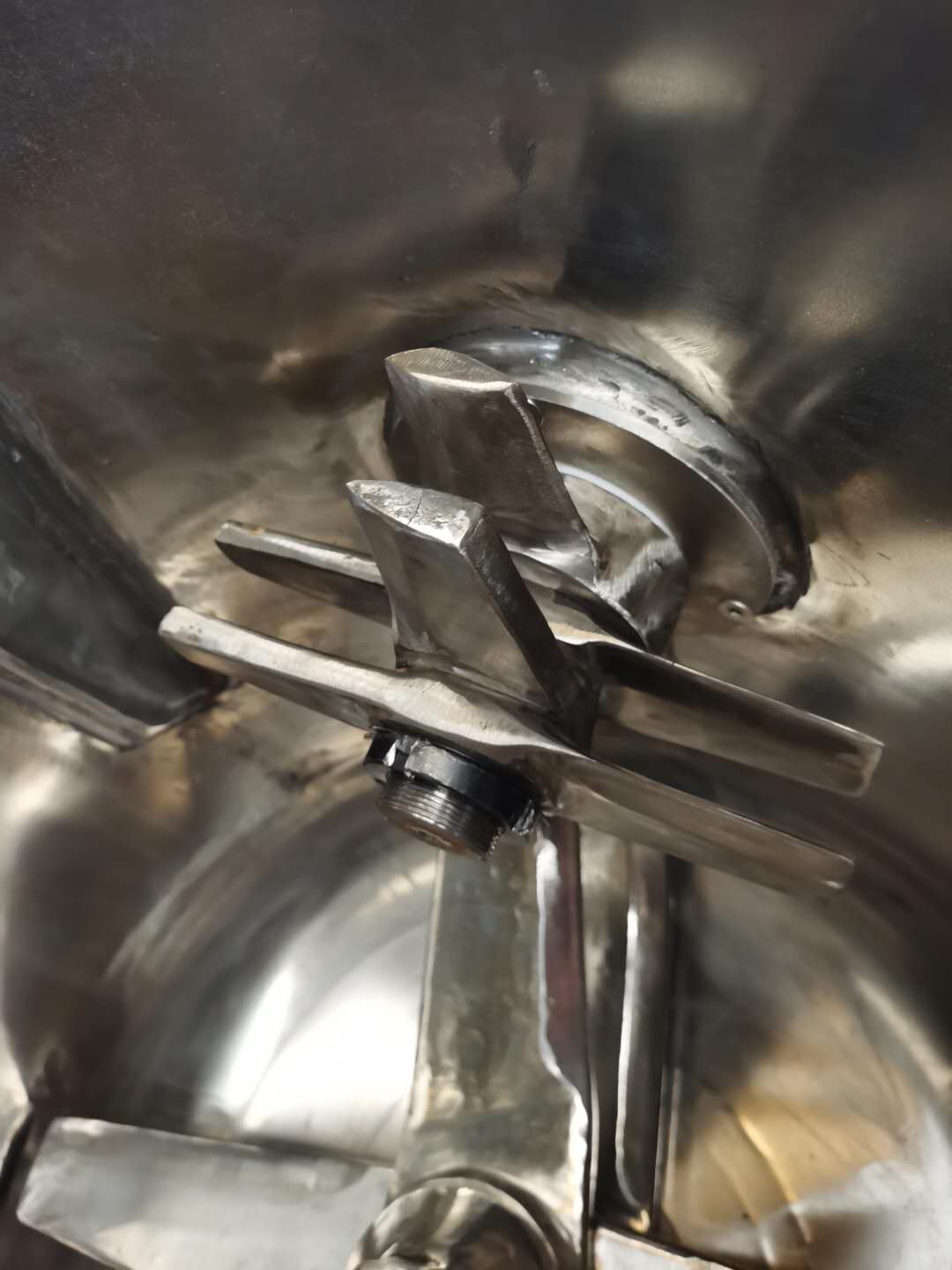

搅拌桨 | 三片式桨叶，材质为耐磨钢桨叶3片分3层，使物料沿锅壁运动的同时上下循环翻动，搅拌桨与轴底部间隙3MM-5MM，高度可调。 与物料接触部分表面粗糙度Ra=0.8 | 桨叶锁紧方式为双螺母紧固，防止桨叶松动，二个螺母均为SUS304，三片叠式
| 1台 | ||
|
| ||||
主轴 | 高硬度高韧性 | 主轴材质为42CrMo，调质处理 | 1台 |
| |
轴承 | 哈尔滨轴承 | 深沟球轴承6324一只，6322两只 | 1台 |
| |
平衡处理 | 每片桨叶都经过高速平衡处理，然后再经组合后经过平衡处理，最后桨叶连轴承一起平衡处理，以保证桨叶和轴与平带轮的完全平衡 | 平衡精度±0.2g | 1台 |
| |
导流板 | 桶内壁中上部设有一块导流板，用于加强混合效果，它的导流角度可以使物料在桶内翻滚，与锅壁角度为35度。 | 导流板呈贝壳型SUS304 |
1台 |
| |
锅盖 | 锅盖上设有一个排气口，备用接口一个 |
锅盖材质为铸铝件（跟客户确认锅盖材质）， 厚度20mm，内层抛光处理 有两道耐高温橡胶密封条 | 1台 | 热缸锅盖开启设备停止运转 | |
锅座 | 锅座总高度400MM,锅座直径1050MM,锅座上下厚度为40MM | 1台 |
| ||
放料方式 | 手动/自动 | 1台 |
| ||
排料三通 | 为铸铝件内部精车抛光处理 | 1台 |
| ||
堵头 | 为SUS304 | 堵头与筒体紧密结合 | 1台
|
| |
缸盖开启 | 手动垂直开盖，可360度旋转，并组合手动快速扣手，机械防护。 | 1台 |
| ||
混合时间 | 根据物料 | 8-15分钟，温控表自动控温，测温点在容器内部 | 1台 |
| |
加热方式 | 自摩擦/电加热 | 1台 |
| ||
电机 | 200KW江苏仪能电机股份 | 380V50HZ | 1台 |
| |
| |||||
热缸皮带 | 7根D型重型皮带，机械式涨紧装置，安全可靠 | 3861 |
| 江苏凯欧 | |
使用电源 | 380V50HZ |
|
| ||
电控柜 | 立式独立电柜（德力西）电器元件 | 人机界面 |
|
| |
